Piccola macchina per sputtering al plasma magnetron DC

1. Potenza di ingresso del piccolo strumento di sputtering al plasma magnetron: 220 V CA 50/60 Hz

2. Potenza della macchina di rivestimento a sputtering magnetron DC da laboratorio: <1000 W

3. Tensione di uscita della macchina di rivestimento per sputtering magnetron DC da laboratorio: DC 500 V

4. Corrente di sputtering: 0-80 mA, regolabile

5. Tempo di sputtering: 0-120 s, regolabile

1. Dimensioni della camera di quarzo: OD 166 mm x ID 150 mm x Altezza 150 mm

2. Guarnizione: O-ring in gomma fluorurata

3. Un otturatore azionabile manualmente è installato sul coperchio della flangia per la pre-spruzzatura del target. Un raccordo a compressione da 6,35 mm di diametro funge da porta di ingresso dell'aria per il collegamento del tubo di ingresso dell'aria. Una valvola di sfiato manuale viene utilizzata per riempire d'aria la camera di quarzo.

4. Una rete di acciaio inossidabile ricopre l'intera camera di quarzo per proteggere il plasma.

5. Il flusso del gas di lavoro nella camera viene controllato regolando la valvola di controllo di micro-precisione sul lato destro dell'alloggiamento, regolando così il livello di vuoto all'interno della camera.

6. La corrente di sputtering viene controllata regolando il potenziometro sul lato destro dell'alloggiamento.

1. Una testa di destinazione per sputtering magnetron da 2 pollici senza raffreddamento ad acqua. La temperatura massima di esercizio della testa di destinazione per sputtering magnetron è di 80 gradi Celsius. Oltre gli 80 gradi Celsius, la testa di destinazione per sputtering magnetron perderà il suo magnetismo e diventerà inutilizzabile.

2. Tempo di sputtering: regolabile da 1 a 120 secondi

3. Target standard in rame incluso

4. Requisito dimensione target: φ2" x (0,5-5) mm di spessore

5. Adatto per la polverizzazione di Au, Ag, Cu e altri metalli (disponibili per l'acquisto presso la nostra azienda).

1. Un tavolino portacampioni con altezza regolabile, con una distanza regolabile tra il tavolino portacampioni e il bersaglio di 25-70 mm.

2. Dimensione della fase campione: φ2"

3. Riscaldamento opzionale della fase campione, con una temperatura di riscaldamento massima di 500°C.

1. Campo di misura: da 1 × 10-4 mbar a 1000 mbar (da 1 × 10-4 a 750 torr)

2. Precisione: da 1000 mbar a 20 mbar (30% della lettura)

Da 20 a 0,002 mbar (2% della lettura)

3. Ripetibilità: da 20 a 0,002 mbar (da 0,000 a 0,002 mbar) 2%)

4. Umidità di esercizio: ≤80% a 30°C, ≤50% a 40°C, senza condensa;

5. Temperatura di esercizio: 5°C-60°C

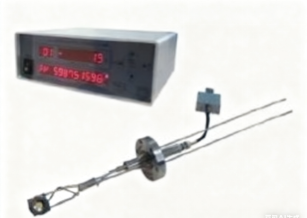

1. Sullo strumento è installato uno spessimetro vibrante al quarzo di precisione, che consente il monitoraggio in tempo reale dello spessore del film con una risoluzione di 0,10 Å.

2. Il display LED consente sia la visualizzazione che l'inserimento dei dati sullo spessore della pellicola.

1. Modello: VRD-8

2. Portata di pompaggio: 2,2 L/s

3. Potenza del motore: 370 W

4. Pressione massima: 5 × 10-1 Pa (senza carico)

5. Pressione effettiva: ≤ 5 Pa (pompaggio meccanico per 20 minuti a freddo)

6. Per livelli di vuoto più elevati (10-5 tonnellate o superiori), sono disponibili unità per alto vuoto nazionali o importate.

Dimensioni: 500 mm × 350 mm × 550 mm (L × P × A)

Peso: circa 20 kg (esclusa la pompa per vuoto e l'attrezzatura di raffreddamento ad acqua)

1. Per ottenere lo spessore desiderato della pellicola sono necessari più cicli di sputtering.

2. Prima di procedere allo sputtering, assicurarsi che la testina di sputtering, il target, il substrato e la fase del campione siano puliti.

3. Per garantire una buona adesione tra la pellicola e il substrato, pulire la superficie del substrato prima di spruzzare.

Garanzia di un anno e supporto tecnico a vita.

Note speciali:

1. I materiali di consumo quali elementi riscaldanti, tubi al quarzo e crogioli campione non sono coperti dalla garanzia.

2. I danni causati dall'uso di gas corrosivi e acidi non sono coperti dalla garanzia.

· La pressione all'interno della camera non deve superare 0,02 MPa (pressione relativa).

· Poiché la pressione interna della bombola del gas è relativamente elevata, è necessario installare una valvola di riduzione della pressione sulla bombola quando si introduce il gas nel tubo di quarzo. Per garantire la sicurezza, si consiglia di utilizzare una pressione inferiore a 0,02 MPa. Per una maggiore precisione e sicurezza, consigliamo di acquistare una valvola di riduzione della pressione dalla nostra azienda, con un intervallo di regolazione compreso tra 0,01 MPa e 0,1 MPa.

· Sconsigliamo l'uso di gas infiammabili, esplosivi o tossici. Se il vostro processo richiede l'uso di gas infiammabili, esplosivi o tossici, vi preghiamo di adottare adeguate misure di protezione e antideflagranti. La nostra azienda non è responsabile per eventuali problemi causati dall'uso di gas infiammabili, esplosivi o tossici.
