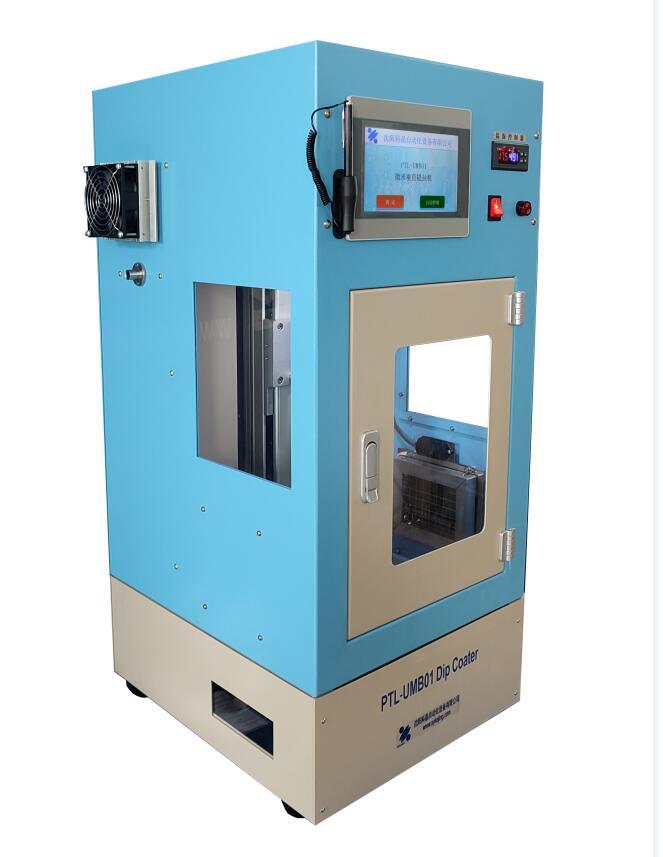

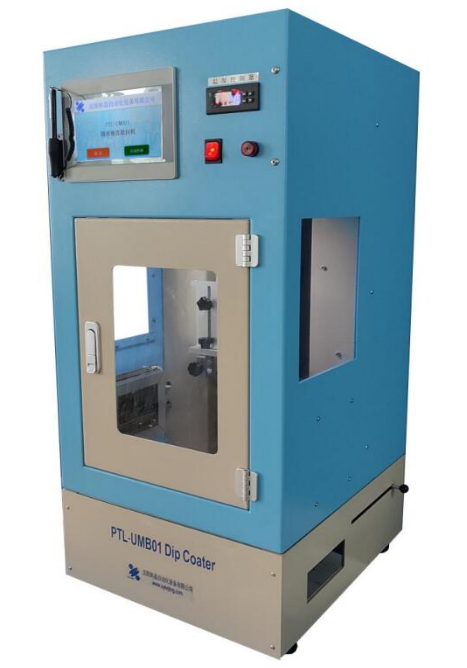

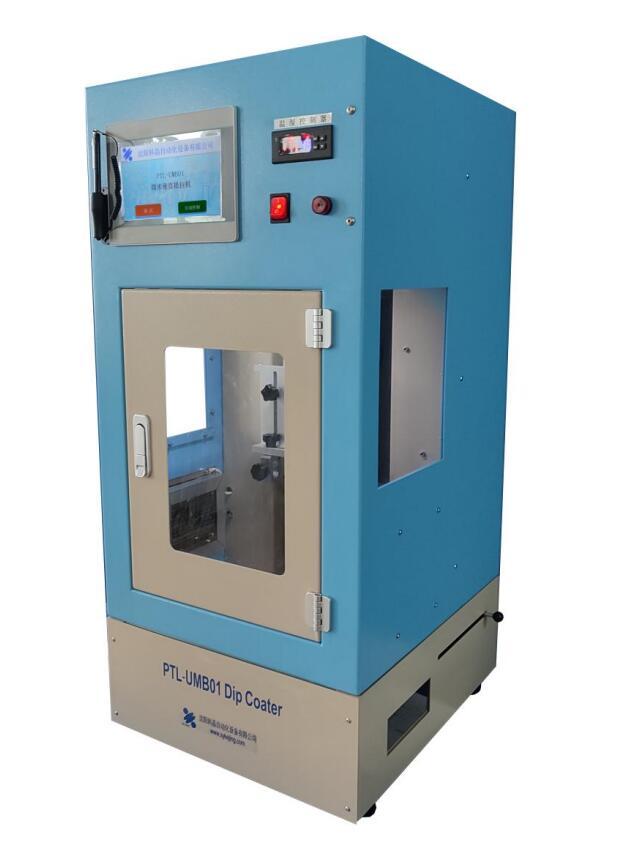

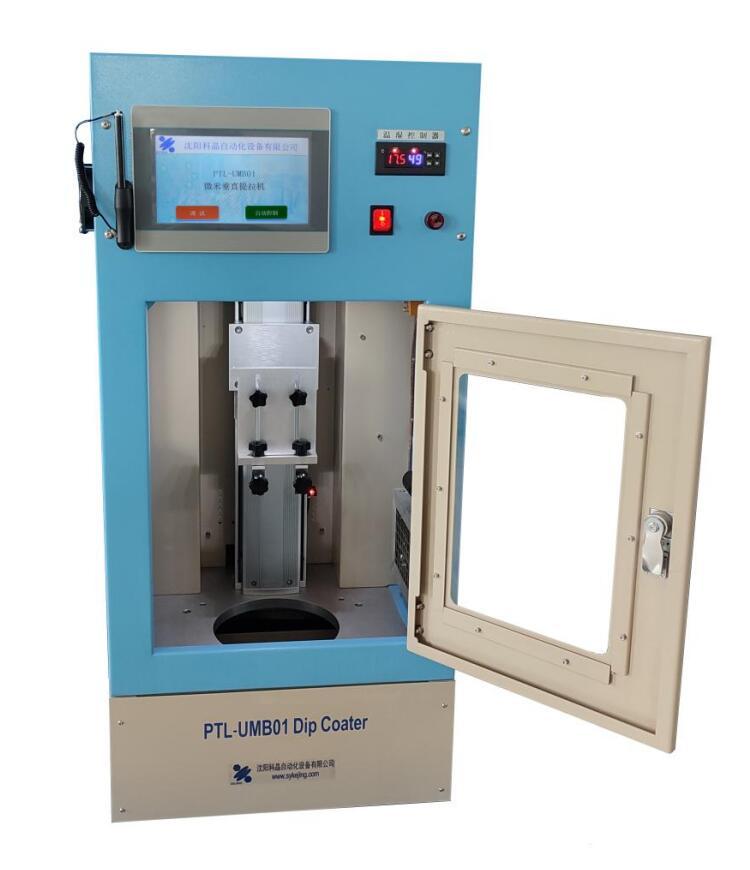

Rivestitore termostatico a immersione Servo Micron Grade
Il sistema di rivestimento termostatico a immersione di precisione micrometrica PTL-UMB01 è progettato per immergere la pellicola nella fase liquida. Rivestendo il substrato nella coppetta di carico per un determinato periodo di tempo e quindi estraendolo verticalmente, la pellicola cresce sulla superficie del campione nella fase liquida.
- Shenyang Kejing
- Shenyang, Cina
- 10 giorni lavorativi
- 50 set
- informazione
Introduzione del prodotto
Il sistema di microdeposizione a immersione servoassistito PTL-UMB01 è uno strumento di precisione a livello micrometrico progettato per esperimenti di deposizione a immersione in fase liquida. È ampiamente utilizzato nel campo della crescita di film sottili in fase liquida ed è uno strumento essenziale per università, istituti di ricerca e applicazioni di laboratorio in ambito aziendale.
Il sistema adotta un'interfaccia uomo-macchina con controllo programmabile e utilizza un sistema a circuito chiuso per azionare con precisione l'attuatore tramite un servomotore ad alta precisione, garantendo operazioni di sollevamento fluide e accurate.
Il suo principio di funzionamento consiste nell'immergere verticalmente il campione nel materiale a film sottile in fase liquida e, dopo un tempo di permanenza preimpostato, estrarlo a velocità uniforme per l'asciugatura, formando così un film uniforme di spessore specifico sulla superficie del campione.
Caratteristiche principali
1. Facilità d'uso: dotato di un touchscreen a colori da 7 pollici, offre un'interfaccia intuitiva adatta anche ai principianti.
2. Controllo ad alta precisione: un controllore PLC in modalità ad anello chiuso aziona il servomotore e il modulo lineare di precisione che funge da meccanismo di sollevamento, garantendo un funzionamento più fluido e preciso.
3. Funzioni aggiuntive: Dotato di funzioni di riscaldamento e deumidificazione ausiliaria, risulta adatto a una più ampia gamma di applicazioni.
4. Ottimizzazione dello spazio: design compatto con elevato rapporto qualità-prezzo, che consente di risparmiare prezioso spazio in laboratorio.
Parametri tecnici
Nome del prodotto | PTL-UMB01 Sistema di rivestimento termostatico a immersione di precisione micrometrica Servo Micron |
| Modello di prodotto | PTL-UMB01 |
| Condizioni di montaggio | 1. Questa apparecchiatura deve essere utilizzata a una temperatura di 25℃±15℃ e a un'umidità del 55%Rh±10%Rh. 2. Acqua: non disponibile 3. Alimentazione: monofase CA 220 V ±7%, 50/60 Hz, deve avere una buona messa a terra 4. Gas: Non disponibile 5. Banco da lavoro: dimensioni 800 mm × 600 mm × 700 mm, portata superiore a 200 kg 6. Dispositivo di ventilazione: non necessario |
Parametri principali (Specifiche)
| 1. Tensione di lavoro nominale: CA 220 V 50/60 Hz 2. Potenza totale nominale: 800 W 3. Tipologia: Programmabile – Temperatura costante 4. Motore di azionamento: servomotore ad alta precisione 5. Intervallo di impostazione della velocità di sollevamento: • Manuale: da 10 μm/s a 8000 μm/s, risoluzione 1 μm · Automatico: da 1 μm/s a 8000 μm/s, risoluzione 1 μm 6. Tempo di asciugatura: 1 ~ 999 s 7. Corsa di sollevamento: 1 ~ 220 mm 8. Cicli di sollevamento: da 1 a 20 volte 9. Tempo di permanenza: 1 ~ 999 s 10. Profondità di immersione effettiva: · Consigliato ≤135 mm · Substrato: 75 mm × 25 mm × 2,5 mm · Profondità di immersione ≤60 mm 11. Dimensioni del morsetto del substrato: · Con accessori standard: Becher da 150 mL (φ60 × H80 mm); Substrato: 75 mm × 25 mm × 2,5 mm (2 pezzi contemporaneamente) · Massima raccomandazione: Becher da 3000 mL (φ150 × H240 mm); Substrato: 170 mm × 140 mm × 2,5 mm (pezzo singolo) · Nota: la dimensione effettiva del morsetto dipende dalle dimensioni del contenitore e dalla profondità di immersione. 12. Carico massimo di sollevamento: ≤1000 g 13. Pannello di controllo/display principale: touchscreen a colori da 7 pollici 14. Intervallo di temperatura: RT (temperatura ambiente) ~ +50 ℃ (max) 15. Intervallo di umidità: con funzione di deumidificazione ausiliaria (in base all'umidità ambiente) 16. Visualizzazione e impostazione di temperatura/umidità: Misuratori digitali indipendenti (display a due cifre / impostazione tramite quattro pulsanti) 17. Potenza nominale di riscaldamento: 300 W × 2 18. Specifiche del prodotto: · Dimensioni complessive: 480 mm × 460 mm × 880 mm · Peso dell'attrezzatura: ≈60 kg |
Accessori standard
NO. | nome | quantità | immagine |
1 | Apparecchio di rivestimento | 1 set | - |
| 2 | Serbatoio liquido | 1 pz | - |
Garanzia
· Garanzia limitata di un anno con assistenza a vita (esclusi i pezzi arrugginiti a causa di condizioni di stoccaggio inadeguate)
