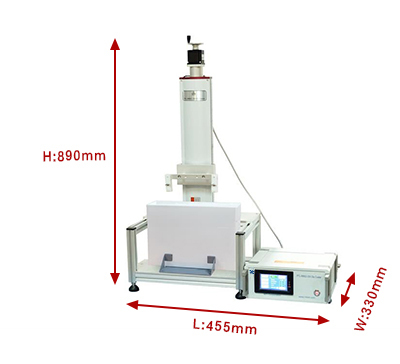

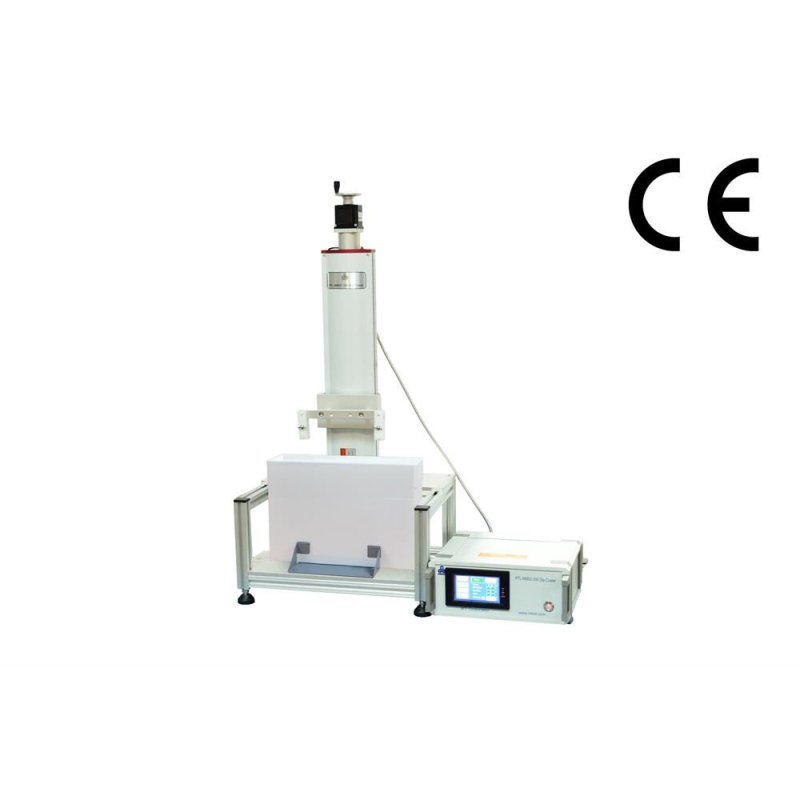

Verniciatrice a immersione di precisione controllata da PLC (1-200 mm/min)

Il sistema di rivestimento verticale a immersione PTL-MM02-200 a controllo programmato è un'apparecchiatura di precisione appositamente progettata per lo studio di film in crescita liquida. La crescita del film avviene tirando verticalmente il campione immerso nel materiale di rivestimento liquido. È possibile rivestire campioni di grandi dimensioni, con dimensioni che possono raggiungere 310 mm × 260 mm e spessori da 1 mm a 5 mm.

  • Shenyang Kejing
  • Shenyang, Cina
  • 22 giorni lavorativi
  • 50 set
  • informazione

Introduzione al prodotto

Il dispositivo di rivestimento verticale a immersione a temperatura costante PTL-MMB02-200 è un dispositivo di sollevamento di precisione su scala millimetrica sviluppato dalla nostra azienda per la crescita di film sottili in fase liquida in ambienti a temperatura controllata, progettato specificamente per istituti di ricerca e preparazione di materiali per film sottili.

Questo modello adotta un sistema di controllo basato su PLC e utilizza un motore passo-passo ad alta precisione per azionare il meccanismo di trasmissione a vite senza fine, garantendo un movimento fluido e un posizionamento accurato. Attraverso il metodo di rivestimento a immersione verticale, il campione viene immerso nel materiale in fase liquida per un periodo di tempo specifico e poi estratto a velocità uniforme, seguito da un'essiccazione a temperatura costante per formare un film sottile con spessore uniforme sulla superficie del campione.

L'apparecchiatura è caratterizzata da una struttura compatta, un funzionamento intuitivo e una facile mobilità, il che la rende ampiamente utilizzabile in università, istituti di ricerca e laboratori aziendali.


Caratteristiche principali

1. Dotato di un touchscreen a colori da 4,3 pollici con un'interfaccia semplice e intuitiva, adatto ai principianti.

2. Dimensioni compatte e design conveniente, che consentono di risparmiare spazio operativo in laboratorio.

3. Controllato da un sistema PLC con azionamento del motore passo-passo ad alta precisione, che garantisce un funzionamento regolare e un'elevata accuratezza.



Parametri tecnici

Nome del prodotto

PTL-MM02-200 Verniciatrice a immersione verticale programmabile

Modello del prodotto

PTL-MM02-200

Condizioni di installazione

1. Alimentazione: monofase AC220V 50/60Hz, è necessario installare un interruttore automatico da 16A nella parte anteriore.

2. Ambiente del sito: da utilizzare a una temperatura di 25℃ ±15℃ e umidità del 55%Rh ±10%Rh.

Parametri principali

(Specifiche)

1. Potenza nominale dell'unità di sollevamento: 50 W

2. Tensione di funzionamento dell'unità di sollevamento: DC24V 3,75A (standard: adattatore di alimentazione AC100~240V)

3. Tipo: Modello programmabile a temperatura costante (con camera a temperatura controllata)

4. Motore passo-passo ad alta precisione: motore di azionamento

5. Gamma di velocità: 1~200 mm/min (regolabile con incrementi di 1 mm)

6. Tempo di permanenza in immersione: 1~999 s (regolabile con incrementi di 1 s)

7. Tempo di cottura: 1~999 s (regolabile con incrementi di 1 s)

8. Corsa di sollevamento: 1~270 mm (regolabile con incrementi di 1 mm)

9. Cicli di sollevamento: 1~20 volte

10. Dimensioni del substrato campione: Max. (L) 400 mm × (W) 230 mm × (T) 1~10 mm

11. Profondità di immersione effettiva: ≤200 mm

12. Carico massimo di sollevamento: ≤5,5 kg

13. Display e controllo: touchscreen a colori da 4,3 pollici

14. Specifiche del prodotto:

  • · Dimensioni: (L) 636 mm × (P) 680 mm × (A) 1520 mm

  • · Peso netto: ≈75 kg (inclusa la camera a temperatura controllata)

15. Specifiche della camera a temperatura controllata

  1. · Tensione di funzionamento: monofase AC220V 50/60Hz

  2. · Potenza/corrente nominale: 2,5 kW / 11,3 A

  3. · Metodo di riscaldamento: convezione naturale

  4. · Intervallo di temperatura: RT (temperatura ambiente) ~ +200℃

  5. · Precisione del controllo della temperatura: ±1,5℃

  6. · Modalità timer: timer a temperatura costante / timer di funzionamento (la funzione timer può essere abilitata o disabilitata)

  7. · Intervallo timer: 0~9999 minuti/ore

  8. · Metodo di controllo/impostazione della temperatura: regolatore PID digitale a doppia fila con ingresso a quattro tasti

  9. · Visualizzazione della temperatura:

    • · Temperatura misurata (PV): display LED a 4 cifre in alto

    • · Temperatura impostata (SV): display LED inferiore a 4 cifre

  10. · Termocoppia: PT100

  11. · Dimensioni interne: (L) 500 mm × (P) 450 mm × (A) 550 mm

  12. · Volume interno: 125 L


Accessori standard

NO.NomeQuantitàImmagine
1 Scatola di controllo1 pz-
2Contenitore di soluzioni1 pz-


Garanzia

    Garanzia limitata di un anno con supporto a vita (escluse le parti arrugginite dovute a condizioni di conservazione inadeguate)
