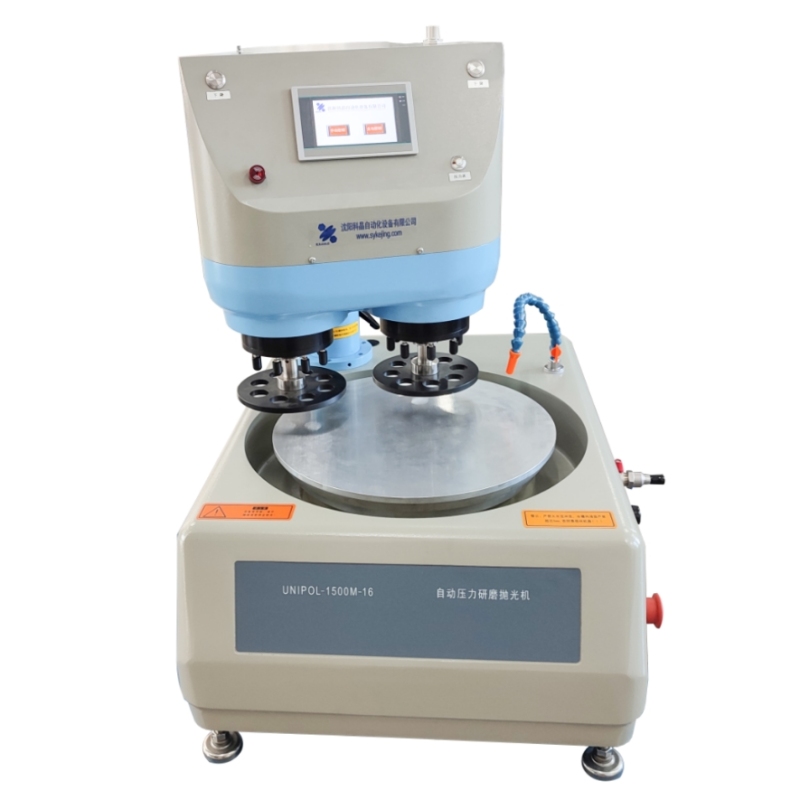

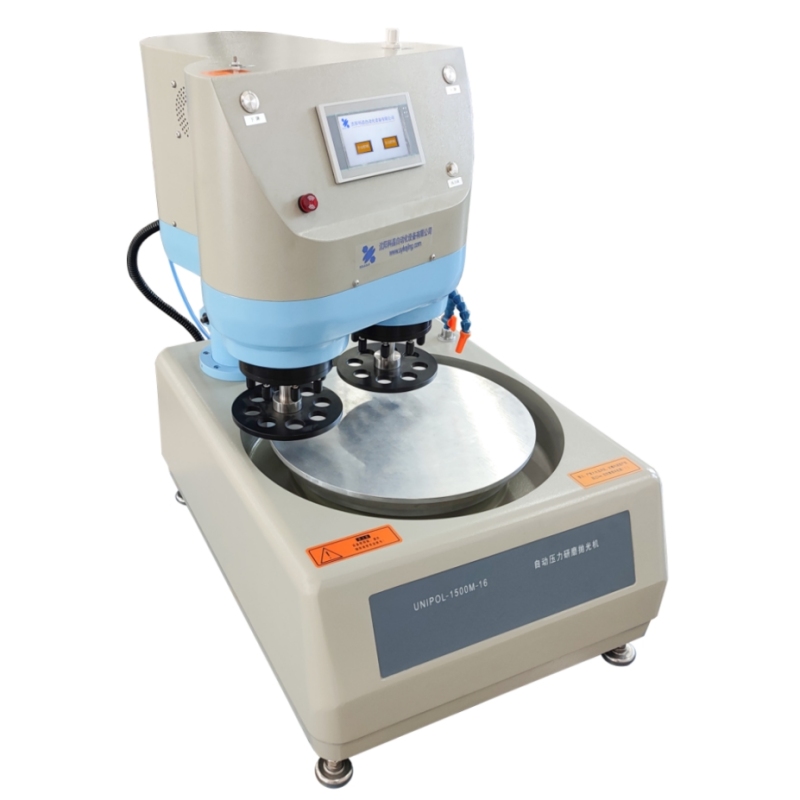

Macchina per lappatura e lucidatura ad alta pressione
La macchina automatica per la molatura e lucidatura a pressione UNIPOL-1500M-16 è utilizzata principalmente nel campo della ricerca sui materiali ed è adatta per la molatura e lucidatura automatica di campioni di metallo, ceramica, vetro, materiali ottici a infrarossi (come seleniuro di zinco, solfuro di zinco, silicio, germanio), campioni di roccia, campioni di minerali, materiali compositi, materiali polimerici organici, nonché per la produzione su piccola scala in fabbrica. La macchina automatica per la molatura e lucidatura a pressione UNIPOL-1500M-16 è dotata di doppie piastre portacampioni e ciascuna piastra può contenere 6 gruppi di campioni. Ogni piastra portacampioni adotta una pressione pneumatica multipunto, in modo da essere sollecitata uniformemente e la pressione di molatura è regolabile.
- Shenyang Kejing
- Shenyang, Cina
- 44 giorni lavorativi
- 50 set
- informazione
Introduzione al prodotto
ILUNIPOL-1500M-16 Macchina automatica per la levigatura e lucidatura a pressioneè progettato principalmente perapplicazioni della ricerca sui materiali. È adatto per illevigatura e lucidatura automatica di un'ampia gamma di materiali, inclusi metalli, ceramiche, vetro, materiali ottici a infrarossi (come cristalli di ZnSe, ZnS, Si e Ge), campioni di rocce e minerali, materiali compositi e polimeri organici. Il sistema può essere utilizzato anche perproduzione su piccola scalain ambienti industriali.
Questa macchina è dotata dielevata precisione di elaborazione,prestazioni stabili e affidabili,facile da usare, Eampia versatilità, rendendolo una scelta ideale peruniversità, istituti di ricerca e laboratori di produzione.
L'UNIPOL-1500M-16 è unmacchina per la rettifica a pressione con doppio portacampione, condue portacampioni indipendenti, ciascuno in grado di ospitare fino a8 esemplariEntrambi i titolari impiegano unsistema di pressione pneumatica multipunto, assicurandodistribuzione uniforme della forzasu tutti i campioni. Ilpressione di macinazioneÈregolabileper adattarsi alle diverse proprietà dei materiali e ai requisiti di processo.
Durante il funzionamento, i portacampioni possono ruotarein senso orario o antiorarioA seconda della durezza o della difficoltà di lucidatura del materiale, è possibile selezionare la direzione di rotazione di conseguenza. Nella maggior parte dei casi, ilil portacampione ruota in senso opposto alla piastra di macinazione, ottimizzando l'effetto di levigatura e lucidatura.
L'UNIPOL-1500M-16 consente inoltre agli utenti dipreimpostare la durata della levigatura e lucidaturaUna volta trascorso il tempo impostato, il sistemainterrompe automaticamente il funzionamento, abilitandoelaborazione non presidiata o automatizzata.
Sotto l'azione diaria compressa, i cilindri pneumatici premono i campioni, montati sui supporti, contro ildischi rotanti per levigatura/lucidatura, garantendo un allineamento preciso e una finitura superficiale uniforme.
Ognidisco abrasivo/lucidanteha undiametro di Φ300 mm, e ilconfigurazione a doppia testainclude16 posizioni campione con corrispondenti aste pneumatiche(standard). La macchina è adatta percampioni montati o provini cilindrici, consentendo ilpreparazione simultanea e coerente di più campionicon elevata riproducibilità.
Parametri tecnici
Nome del prodotto | UNIPOL-1500M-16 Macchina automatica per rettifica e lucidatura a pressione / Lappatrice |
Modello del prodotto | UNIPOL-1500M-16 |
Condizioni di installazione | 1. Temperatura e umidità: 10-85% RH (a 25℃ senza condensa) Temperatura: 0-45℃. 2. Non vi siano forti fonti di vibrazioni o gas corrosivi attorno all'apparecchiatura. 3. Alimentazione: monofase: AC220V 50Hz 10A (la presa deve avere un buon filo di messa a terra di sicurezza) 4. Acqua di raffreddamento: l'apparecchiatura è dotata di un ingresso e di uno scarico, ed è necessario collegare autonomamente la tubazione dell'acqua del rubinetto e quella di scarico o il serbatoio dell'acqua di circolazione del filtro. 5. Fonte d'aria: aria compressa: ≥0,5 MPa 6. Banco da lavoro: si consiglia di utilizzarlo su un tavolo operatorio o una scrivania con un carico superiore a 200 kg 7. Dispositivo di ventilazione: buon ambiente di ventilazione, non sono richiesti requisiti speciali per il dispositivo di ventilazione 8. Attrezzatura ausiliaria (acquistata separatamente) Raccomandato: 1. Alimentatore a goccia serie SZKD 2. Pompa di circolazione di miscelazione YJXZ-12 3. Serbatoio dell'acqua con filtro automatico YJXZ-25 4. Compressore d'aria silenzioso senza olio |
I parametri principali | 1. Porta di alimentazione dell'apparecchiatura: AC220V 50Hz 2. Potenza totale: 1,5 kW (MAX) 3. Diametro della piastra di molatura e lucidatura: Φ381 mm 4. Diametro della piastra del campione della scheda rapida: Φ150 mm (fori di caricamento del campione: 8) 5. Diametro del foro di caricamento del campione: standard: Ø30mm, opzioni personalizzabili: Ø22-35mm (MAX) 6. Motore di azionamento principale della piastra superiore: servomotore di precisione da 0,2 kW 7. Motore di azionamento principale della piastra inferiore: servomotore di precisione da 1,0 kW 8. Velocità della piastra superiore del campione: 10-100 giri/min (velocità regolabile) 9. Velocità inferiore della piastra di levigatura e lucidatura: 50-300 giri/min (regolazione della velocità) 10. Intervallo di caricamento del campione: regolazione della pressione di caricamento pneumatico: 0,15-0,4 MPa 11. Metodo di controllo: pulsante + touch screen |
Dimensioni e peso del prodotto | Dimensioni: 600mm×720mm×800mm INotto: ≈125 kg |
Accessori standard
NO. | nome | quantità | immagine |
1 | Piastra di lucidatura in alluminio pressofuso | 1 pz |
|
2 | Piastra di supporto del campione | 2 pezzi |
|
3 | Foglio magnetico | 2 pezzi |
|
4 | (Acciaio) Lamiera tampone di lappatura | 4 pezzi | |
5 | Carta vetrata (240#,400#,800#,1500#) | 2 pezzi ciascuno |
|
6 | Tampone lucidante (Pelle nabuk, pelle sintetica, poliuretano) | 1 pz ciascuno |
|
7 | Pasta lucidante diamantata (W2.5) | 1 pz |
|
Accessori opzionali
NO. | nome | tipo funzionale | immagine |
1 | Alimentatore per liquami SKZD-2 | (opzionale) |
|
2 | Alimentatore per liquami SKZD-3 | (opzionale) |
|
3 | Alimentatore automatico per liquami SKZD-4 | (opzionale) | |
4 | Alimentatore per liquami SKZD-5 | (opzionale) | |
5 | Pompa di circolazione con agitazione YZXZ-12 | (opzionale) |
|
6 | Piastra di lappatura in ceramica | (opzionale) | |
7 | Piastra di levigatura in vetro | (opzionale) | |
8 | Serbatoio di circolazione dell'acqua con filtraggio automatico YJXZ-25 | (opzionale) | |
9 | Compressore d'aria senza olio silenzioso | (opzionale) |
|
Garanzia
· Garanzia limitata di un anno con supporto a vita (escluse le parti arrugginite dovute a condizioni di conservazione inadeguate)
