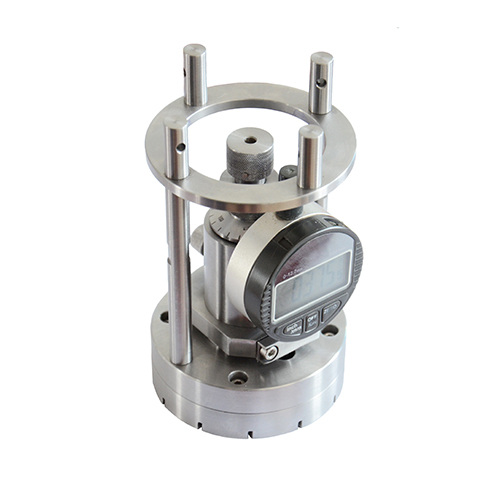

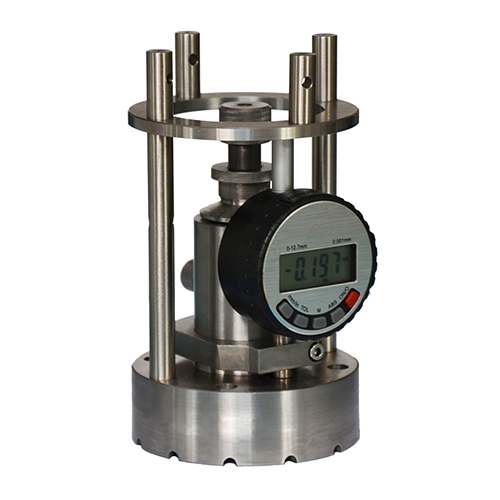

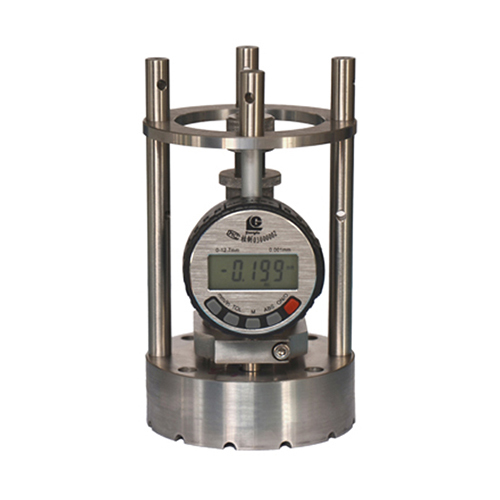

Dispositivo di lucidatura di precisione per campione di diametro 50 mm
Il controller di rettifica e lucidatura di precisione GPC-50A (in breve, controller di lappatura) è utilizzato principalmente per controllare la planarità e il parallelismo della superficie del campione, in modo che il campione lucidato presenti un'elevata precisione dimensionale e un'eccellente condizione superficiale. È principalmente adatto all'uso con la macchina di rettifica e lucidatura UNIPOL-802. Il controller di rettifica e lucidatura di precisione GPC-50A è uno strumento di precisione indispensabile per la rettifica e la lucidatura dei pezzi, particolarmente adatto per campioni di piccole dimensioni a fette sottili con elevati requisiti di qualità superficiale.
- Shenyang Kejing
- Shenyang, Cina
- 10 giorni lavorativi
- 50 set
- informazione
Introduzione al prodotto
Il dispositivo di controllo della lucidatura e della molatura di precisione GPC-50A, denominato dispositivo di controllo della lucidatura, viene utilizzato principalmente per controllare la planarità e il parallelismo della superficie del campione durante la molatura e la lucidatura, garantendo un'elevata precisione dimensionale e un'eccellente qualità superficiale dei campioni lavorati.
Il dispositivo è realizzato in acciaio inossidabile di alta qualità, caratterizzato da un aspetto accattivante e da una squisita fattura artigianale. È progettato principalmente per l'uso con la macchina per la molatura e lucidatura UNIPOL-802. Il dispositivo di controllo per la molatura e lucidatura di precisione GPC-50A è uno strumento indispensabile per la preparazione di campioni di precisione, particolarmente adatto a campioni sottili di piccole dimensioni con elevati requisiti di qualità superficiale.
Il blocco portacampioni dedicato si collega al dispositivo di controllo tramite filettature e i campioni vengono montati sul blocco portacampioni utilizzando un metodo adesivo. Il blocco portacampioni supporta campioni con diametro ≤2 pollici e spessore ≤8 mm.
Caratteristiche principali
Il parallelismo e la planarità della superficie del campione possono essere controllati rigorosamente con elevata precisione. Durante il processo di macinazione, è possibile utilizzare uno spessimetro digitale per monitorare in qualsiasi momento la quantità di macinazione del campione. È particolarmente adatto per la macinazione di campioni con elevati requisiti di parallelismo superficiale, planarità e spessore del campione.
Parametri tecnici
Nome del prodotto | Controllore di rettifica e lucidatura di precisione GPC-50A | |
Modello del prodotto | GPC-50A | |
1. Temperatura e umidità: 10–85% RH (a 25℃, senza condensa); Temperatura: 5–45℃. 2. L'apparecchiatura deve essere posizionata in un ambiente privo di forti fonti di vibrazioni e gas corrosivi. 3. Approvvigionamento idrico: in loco deve essere disponibile una fonte di acqua pulita (solo per la pulizia delle attrezzature). 4. Alimentazione dell'aria: non richiesta. 5. Ventilazione: ambiente ben ventilato; non sono necessarie apparecchiature di ventilazione speciali. | ||
Parametri principali (Specifiche) | 1. Diametro del portacampione: Ø52 mm 2. Corsa assiale del portacampione: 8 mm 3. Pressione a vuoto del portacampione: 500 g 4. Contrappeso: 100 g/pezzo × 4, peso totale 400 g 5. Dado di indicizzazione (piastra di indicizzazione): 6. Indicatore micrometrico digitale: graduazione 0,001 mm, campo di misura 0–12,7 mm (Max) 7. Metodo di montaggio del campione: Piastra standard – fissaggio adesivo 8. Dimensioni del campione: diametro ≤ 2 pollici, spessore ≤ 8 mm | |
Dimensione del prodotto | · Dimensioni: Diametro esterno Φ90 mm · Altezza: 155 mm (senza contrappesi), 200 mm (con contrappesi) · Peso netto: ≈2,5 kg |
|
Accessori standard
| NO. | Nome | Quantità | Immagine |
| 1 | Contrappesi (totale 400 g) | - | - |
Accessori opzionali
| NO. | Nome | Funzionetipo ionico | Immagine |
| 1 | Contrappesi (25 g, 50 g) | Opzionale | |
| 2 | Piattaforma di riscaldamento serie HEATER-250/3040 | Opzionale |  |
