Dispositivo di lucidatura di precisione per campione di diametro 100 mm
Il controller di rettifica e lucidatura di precisione GPC-100A (in breve controller di lappatura) viene utilizzato principalmente per controllare la planarità e il parallelismo della superficie del campione, in modo che il campione lucidato abbia un'elevata precisione dimensionale e condizioni superficiali eccellenti. È adatto principalmente per l'uso nelle macchine di rettifica e lucidatura UNIPOL-1202 e UNIPOL-1502.
- Shenyang Kejing
- Shenyang, Cina
- 10 giorni lavorativi
- 50 set
- informazione
Introduzione al prodotto

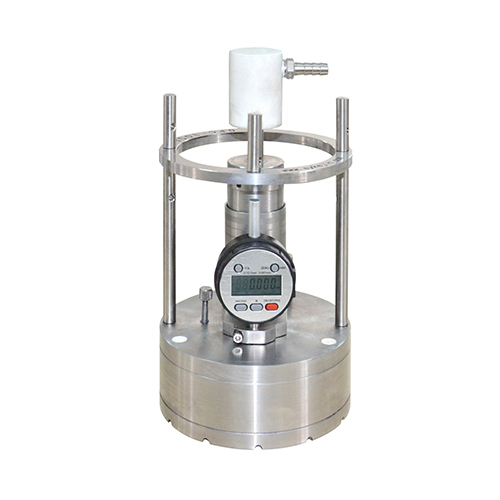

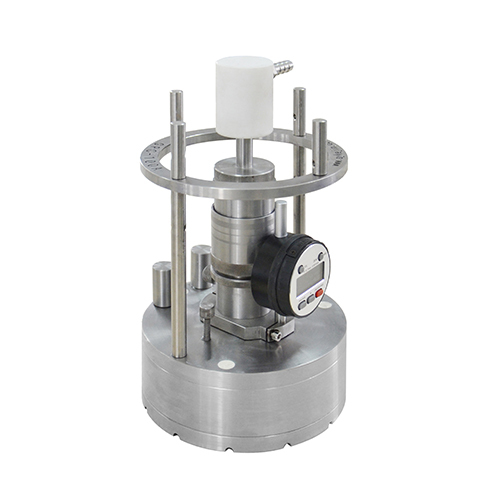

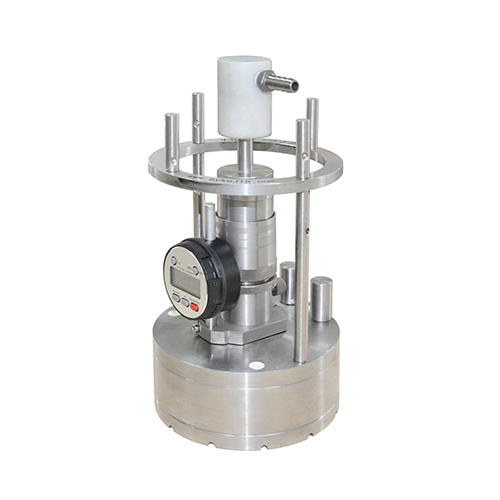

Il controller per rettifica e lucidatura di precisione GPC-100A (di seguito denominato controller per rettifica e lucidatura) viene utilizzato principalmente con le nostre rettificatrici e lucidatrici di precisione della serie UNIPOL. È progettato per controllare la planarità e il parallelismo della superficie dei pezzi da lucidare, garantendo un'elevata precisione dimensionale e un'eccellente qualità superficiale dopo la rettifica e la lucidatura.
Questa serie di controller per rettifica e lucidatura di precisione è realizzata in acciaio inossidabile di alta qualità. La piastra inferiore antiusura è dotata di dodici elementi antiusura in modo uniforme ed è progettata come una struttura antiusura durante il processo. Una molla di pressione è installata tra il dado di regolazione della pressione e l'albero flottante, consentendo un controllo preciso della pressione verso il basso regolando la compressione della molla. I pezzi vengono montati utilizzando un metodo di aspirazione a vuoto e dotati di uno spessimetro digitale (micrometro digitale) per monitorare i parametri di assottigliamento del materiale in tempo reale. La capacità di carico è: diametro del pezzo fino a 4 pollici, spessore ≤12 mm.
Questo prodotto offre un'elevata ripetibilità di processo e una forte compatibilità. Durante il funzionamento, la superficie del pezzo da lucidare rimane sempre parallela agli elementi resistenti all'usura, garantendo la planarità e controllando con precisione il parallelismo. Supporta la rettifica e la lucidatura sincrone di pezzi di diversi materiali e livelli di planarità, con un controllo accurato dello spessore. È particolarmente adatto per pezzi di precisione come wafer e sezioni sottili geologiche.
Caratteristiche principali
Il parallelismo e la planarità della superficie del campione possono essere controllati in modo rigoroso con elevata precisione. Durante il processo di macinazione, è possibile utilizzare uno spessimetro digitale per osservare in qualsiasi momento lo spessore ridotto del campione. È particolarmente adatto per la macinazione di campioni di wafer con elevati requisiti di parallelismo, planarità e spessore della superficie.
Parametri tecnici
Nome del prodotto | GPC-100A Controller per rettifica e lucidatura di precisione | |
Modello del prodotto | GPC-100A | |
| Requisiti di installazione | 1. Temperatura e umidità: 10–85% RH (senza condensa a 25℃), temperatura: 5–45℃. 2. L'area attorno all'apparecchiatura deve essere priva di forti vibrazioni e gas corrosivi. 3. Approvvigionamento idrico: in loco deve essere disponibile una fonte di acqua pulita. 4. Alimentazione dell'aria: pompa per vuoto con vuoto massimo di -700 mmHg (-91 kPa) e flusso d'aria massimo di 7,2 m³/h. 5. Ventilazione: è necessario un ambiente ben ventilato; non sono necessarie apparecchiature di ventilazione speciali. | |
Parametri principali (Specifiche) | 1. Diametro del portacampione: Ø103 mm 2. Corsa assiale del portacampione: ≥12 mm 3. Pressione di carico regolabile del portacampione: 0,1–2,0 kg 4. Campo di misura efficace del manometro: 1–5000 g 5. Strumento di misura dello spessore (micrometro digitale): risoluzione 0,001 mm, intervallo 0–12,7 mm (Max) 6. Metodo di montaggio del campione: adsorbimento sotto vuoto 7. Dimensioni del campione supportate: diametro 4 pollici, spessore ≤12 mm | |
Dimensione del prodotto | Dimensioni: diametro esterno: 146 mm, altezza: 266 mm Peso: circa 7 kg |
|

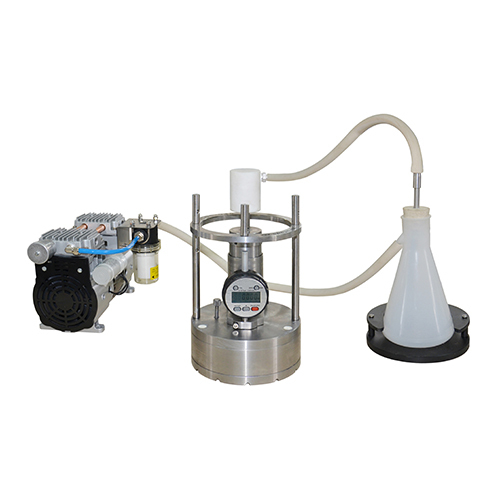

Attrezzatura ausiliaria | 1. Pompa per vuoto senza olio AP-1400V 2. Manometro SCA-301 (bilancia elettronica) 3. Bottiglia filtrante in polipropilene da 500 ml con base e tappo in gomma 4. Strumento di misura dello spessore (micrometro digitale 0–12,7 mm, risoluzione 0,001 mm) 5. Vetrini campione 6. Piattaforma riscaldante serie HEATER-250/3040 (acquisto opzionale) | |
Garanzia
· Garanzia limitata di un anno con supporto a vita (escluse le parti arrugginite dovute a condizioni di conservazione inadeguate)
