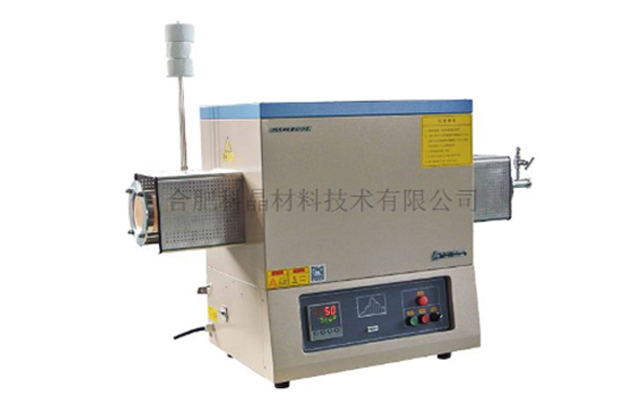

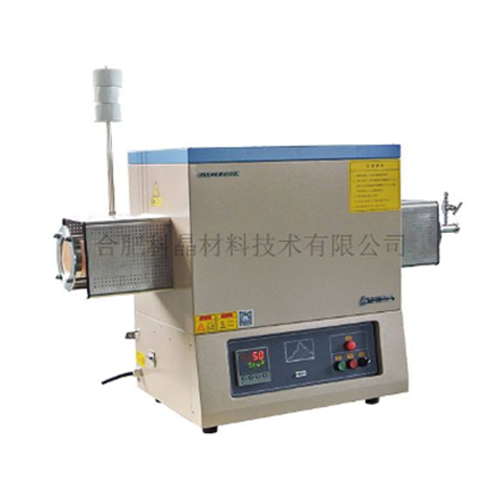

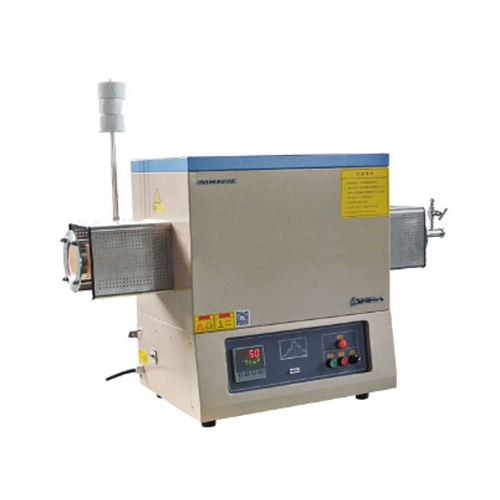

Forno ad alta temperatura a tubo sottovuoto
1. Il forno tubolare è un piccolo forno tubolare con certificazione CE. Il suo elemento riscaldante utilizza barre di silicio-molibdeno di grado 1800.
2. Il riscaldamento e il raffreddamento del forno tubolare sono controllati da 30 programmi e la temperatura massima può raggiungere i 1700℃.
3. Questo forno tubolare può essere ampiamente utilizzato per la sinterizzazione o la ricottura di materiali (sotto vuoto o sotto protezione di gas inerte).
- Shenyang Kejing
- Shenyang, Cina
- 10 giorni lavorativi
- 50 set
- informazione
Introduzione del forno a tubi sottovuoto:
Il forno tubolare ad alto vuoto serie GSL-1700X utilizza barre di silicio-molibdeno come elementi riscaldanti, con una temperatura nominale di 1600 °C. Utilizza termocoppie doppie al platino-rodio di tipo B per la misurazione della temperatura e un regolatore di temperatura 518P per il controllo automatico della temperatura, garantendo un'elevata precisione di controllo della temperatura (±1 °C). Inoltre, il forno tubolare ad alto vuoto è dotato di un dispositivo per il vuoto e può funzionare in una varietà di atmosfere, il che ne amplia notevolmente il campo di utilizzo. Il forno tubolare ad alto vuoto offre i vantaggi di un'elevata temperatura di esercizio, un controllo della temperatura ad alta precisione, semplicità d'uso e manutenzione agevole. Questo forno tubolare ad alto vuoto può essere ampiamente utilizzato in metallurgia, macchinari, industria leggera, ispezione di materie prime, college e università e dipartimenti di ricerca scientifica.
Caratteristiche principali del forno tubolare:
1. Dimensioni della camera del forno tubolare: 290 mm*220 mm*160 mm;
2. La temperatura massima del forno tubolare può raggiungere 1700℃ (≤0,5h);
3. Il forno tubolare può realizzare un programma di controllo della temperatura multistadio e un controllo preciso della temperatura.
Precauzioni per il forno tubolare ad alto vuoto:
La pressione del gas nel tubo del forno tubolare ad alto vuoto non può essere superiore a 0,02 MPa.
A causa dell'elevata pressione del gas all'interno della bombola, è necessario installare una valvola di riduzione della pressione sulla bombola quando il gas viene introdotto nel tubo del forno. Si consiglia di acquistare una valvola di riduzione della pressione dalla nostra azienda. Il range di regolazione della nostra valvola di riduzione della pressione è compreso tra 0,01 MPa e 0,1 MPa, garantendo maggiore precisione e sicurezza durante l'utilizzo.
Per l'esperimento di riscaldamento del campione, si sconsiglia di chiudere la valvola di scarico e la valvola di ingresso dell'aria all'estremità flangiata del tubo del forno. Se è necessario chiudere la valvola del gas per riscaldare il campione, è necessario prestare sempre attenzione all'indicazione del manometro. Se l'indicazione di pressione è superiore a 0,02 MPa, è necessario aprire immediatamente la valvola di sfiato dell'aria per evitare incidenti (come la rottura del tubo del forno, la fuoriuscita della flangia, ecc.).
La portata del gas deve essere limitata a <200 SCCM (o 200 ml/min).
Parametri tecnici del forno tubolare ad alto vuoto:
| Nome del prodotto | Forno tubolare ad alto vuoto da 1700℃ (zona di riscaldamento da 290 mm, con tubo in corindone da 60 o 80 mm di diametro esterno e flangia) - GSL-1700X |
| Parametri principali | Potenza nominale: 5,5 kW Tensione nominale: AC220V 50/60HZ Temperatura di funzionamento nominale: 1650℃ Temperatura massima di esercizio: 1700℃ (≤0,5h) Velocità di riscaldamento consigliata: sotto i 1400℃: ≤10℃/min; da 1400℃ a 1600℃: ≤5℃/min; oltre i 1600℃: ≤2℃/min. Elemento riscaldante: asta in silicio-molibdeno Termocoppia: tipo B Lunghezza della zona di riscaldamento: 290 mm |
| Struttura del forno | La superficie interna del forno è rivestita con uno strato di ossido di alluminio ad alta temperatura da 1750 gradi importato dagli Stati Uniti, che può migliorare la riflettività e l'efficienza di riscaldamento dell'apparecchiatura, oltre a prolungare la durata utile dello strumento. Adotta una struttura a guscio a doppio strato e il guscio del forno a doppio strato è dotato di un sistema di circolazione dell'aria di raffreddamento. Il forno utilizza fibra di allumina policristallina ad elevata purezza per ridurre notevolmente la perdita di energia. |
| Tubo e flangia del forno | · Il tubo in corindone è standard, con dimensioni Φ60*1000 mm. Tubi in corindone di diversi diametri (Φ80, Φ100 e Φ120) sono opzionali. · Due flange per vuoto in acciaio inossidabile sono standard (su di esse sono installati manometri meccanici e valvole di arresto in acciaio inossidabile) · Un tubo ceramico a 4 fori è installato sulla flangia di ingresso, consentendo all'aria di aspirazione di passare attraverso il tappo del tubo e di entrare direttamente nella zona ad alta temperatura. I due tappi del tubo corrispondenti sono fissati direttamente sulla flangia, il che è comodo da installare e rimuovere ogni volta. · Sulla flangia terminale del vuoto è installata un'interfaccia KF25, che consente ai clienti di collegare facilmente la pompa per vuoto. Sul corpo del forno è installato un set di telai di supporto per la flangia, affinché i clienti possano posizionarla dopo ogni smontaggio e installazione. |
| Sistema di vuoto (opzionale) | · Grado di vuoto: 50 mTorr (utilizzando una pompa meccanica) · Campo di misurazione del manometro meccanico: -0,1-0,15 MPa · Limite di pressione nel tubo del forno: ≤0,02 MPa · Nella nostra azienda è possibile selezionare diverse pompe per vuoto |
| Sistema di controllo della temperatura | ·Include un regolatore di temperatura YD858P; ·Sistema di controllo automatico della temperatura PID; ·Controllo programmabile intelligente a 50 segmenti; ·Protezione contro il surriscaldamento integrata e allarme di guasto della termocoppia; ·Precisione del controllo della temperatura: ±1℃; ·Porta di connessione predefinita per la comunicazione DB9 con il PC; · Certificazione MET superata; ·Il software opzionale di controllo della temperatura del computer (per il controller della serie YD858P) viene utilizzato per controllare la curva di riscaldamento ed esportare i dati; |
| Suggerimenti | ·Per garantire l'uniformità del campo di temperatura e la tenuta della flangia, lo strumento deve essere tappato con tappi in allumina su entrambe le estremità del tubo del forno prima del riscaldamento, per evitare perdite di calore; · Durante il raffreddamento, utilizzare il programma di raffreddamento e impostare il programma di raffreddamento. Non è consigliabile premere direttamente il pulsante "Stop" per raffreddare; · Per evitare problemi di sicurezza, non spegnere l'apparecchiatura quando la temperatura è superiore a 500°C; |
| Dimensioni | Questo forno tubolare ad alto vuoto ha due dimensioni. Il tipo A può essere caricato con tubi da forno di φ60*1000 mm e φ80*1000 mm, mentre il tipo B può essere caricato con tubi da forno di φ100*1200 mm e φ120*1200 mm. · Tipo A: 1410 mm (L) * 510 mm (W) * 780 mm (H) (inclusa la flangia del tubo del forno) · Tipo B: 1640 mm (L) * 580 mm (W) * 780 mm (H) (inclusa la flangia del tubo del forno) |
| Garanzia | Periodo di garanzia di un anno, manutenzione a vita · Suggerimenti speciali: 1. I materiali di consumo quali elementi riscaldanti, tubi al quarzo, crogioli campione, ecc. non sono inclusi. 2. I danni causati dall'uso di gas corrosivi e gas acidi non sono coperti dalla garanzia. |
| Brevetto nazionale | Nome del brevetto: Sistema di flangia di tenuta che evita efficacemente la rottura dei tubi in corindone Numero di brevetto: ZL 2020 2 0542145.5 Rispettare l'originalità, disprezzare il plagio e indagare sulle violazioni. |
| Certificazione | ·Questo forno a tubi ad alto vuoto ha superato la certificazione CE Numero di certificato: M.2021.206.C67996 ·Se il cliente paga la quota di certificazione, l'azienda garantisce che un singolo dispositivo supererà la certificazione tedesca TUV o la certificazione CAS |
| Conformità | La certificazione CE, UL o CSA è disponibile a un costo aggiuntivo. |

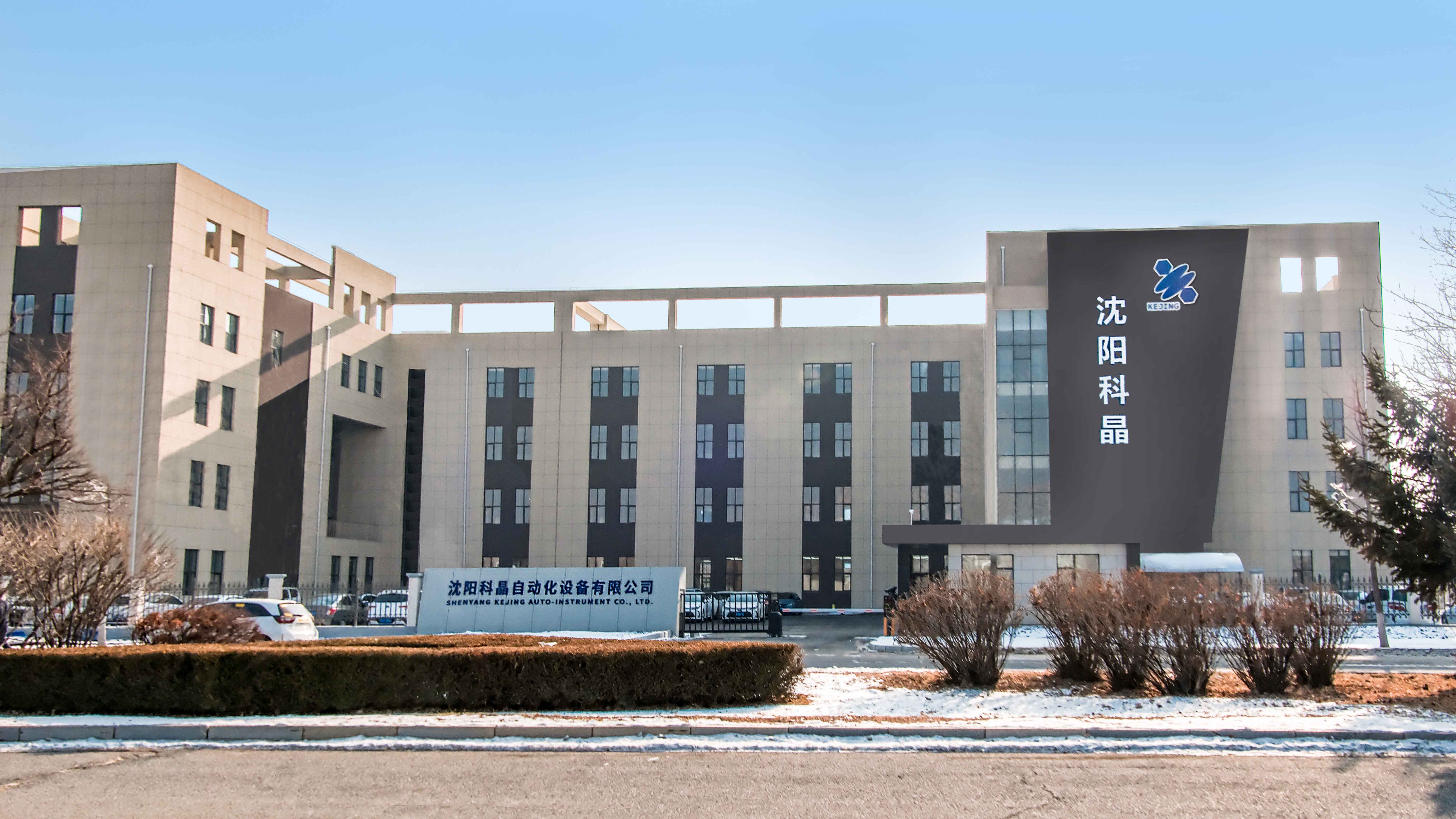

Chi siamo:
