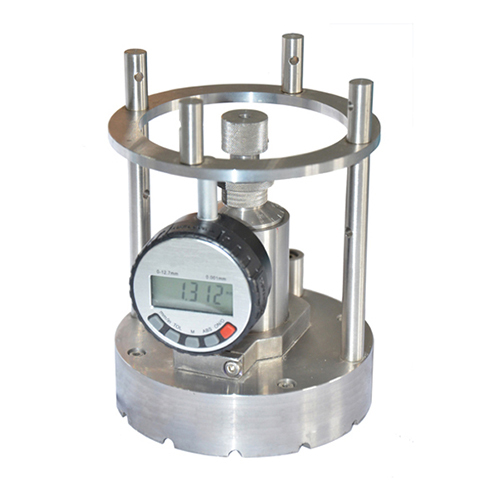

Dispositivo di lucidatura di precisione per campione di diametro 80 mm

Il controller di rettifica e lucidatura di precisione GPC-80A (in breve controller di lappatura) è utilizzato principalmente per controllare la planarità e il parallelismo della superficie del campione, in modo che il campione lucidato presenti un'elevata precisione dimensionale e condizioni superficiali eccellenti. È principalmente adatto all'uso con le rettificatrici e lucidatrici UNIPOL-1202 e UNIPOL-802. È particolarmente adatto per la rettifica e la lucidatura di lamiere sottili geologiche.

  • Shenyang Kejing
  • Shenyang, Cina
  • 10 giorni lavorativi
  • 50 set
  • informazione


Introduzione al prodotto

Il controller per rettifica e lucidatura di precisione GPC-80A, denominato controller di lucidatura, viene utilizzato principalmente per controllare la planarità e il parallelismo delle superfici dei campioni sottoposti a rettifica e lucidatura, garantendo un'elevata precisione dimensionale e un'eccellente qualità superficiale. Il controller è realizzato in acciaio inossidabile di alta qualità, caratterizzato da un aspetto elegante e da una lavorazione squisita. Viene utilizzato principalmente con le rettificatrici e lucidatrici di precisione UNIPOL-1202 e UNIPOL-802 ed è uno strumento di precisione indispensabile durante la rettifica e la lucidatura dei pezzi, particolarmente adatto per la rettifica e la lucidatura di campioni geologici a sezione sottile.

Il controller per rettifica e lucidatura di precisione GPC-80A è dotato di un blocco portacampioni dedicato che si collega al controller tramite filettatura. I campioni vengono montati sul blocco portacampioni con un metodo adesivo. Il supporto può ospitare campioni con un diametro ≤3 pollici e uno spessore ≤9 mm, offrendo il vantaggio di un'elevata ripetibilità del processo.


PrincipaleCaratteristiche

Il parallelismo e la planarità della superficie del campione possono essere controllati rigorosamente con elevata precisione. Durante il processo di macinazione, è possibile utilizzare uno spessimetro digitale per monitorare in qualsiasi momento la quantità di macinazione del campione. È particolarmente adatto per la macinazione di campioni con elevati requisiti di parallelismo superficiale, planarità e spessore del campione.



Parametri tecnici

Nome del prodotto

Controllore di rettifica e lucidatura di precisione GPC-80A

Modello del prodotto

GPC-80A

Condizioni di installazione

1. Temperatura e umidità: 10–85% RH (a 25℃, senza condensa); Temperatura: 5–45℃.

2. L'apparecchiatura deve essere posizionata in un ambiente privo di forti fonti di vibrazioni e gas corrosivi.

3. Approvvigionamento idrico: in loco deve essere disponibile una fonte di acqua pulita (solo per la pulizia delle attrezzature).

4. Alimentazione dell'aria: non richiesta.

5. Ventilazione: ambiente ben ventilato; non sono necessarie apparecchiature di ventilazione speciali.

Parametri principali

(Specifiche)

1. Diametro del supporto del campione: Ø80mm

2. Corsa assiale del portacampione: 9 mm

3. Pressione parziale a vuoto del portacampione: 750 g

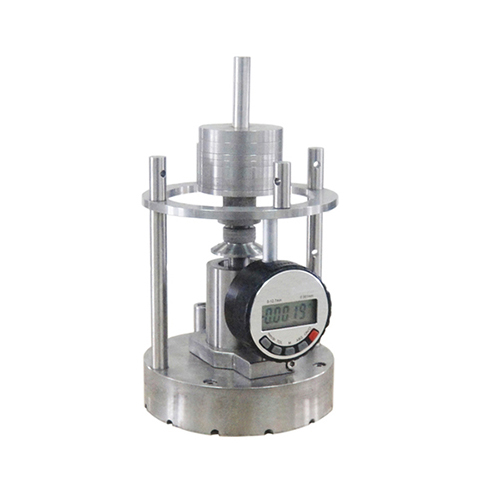

3. Contrappesi: 100 g ciascuno × 4, totale 400 g

4. Dado di indicizzazione (piastra di indicizzazione):
 ① Ogni rotazione di 360° sposta il portacampione assialmente di 0,5 mm
 ② Ogni piccola rotazione della divisione sposta il portacampione assialmente di 0,025 mm

5. Micrometro digitale: risoluzione 0,001 mm, intervallo 0–12,7 mm (max)

6. Metodo di montaggio del campione: supporto standard - montaggio adesivo

7. Dimensioni del campione supportate: diametro ≤3 pollici, spessore ≤9 mm

Dimensione del prodotto

8. Specifiche del prodotto:

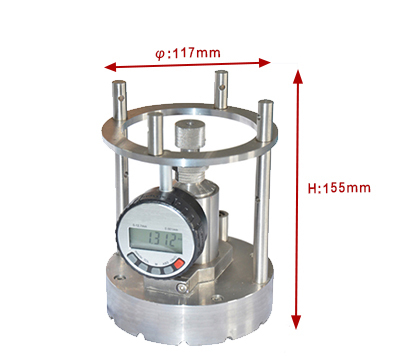

  · Dimensioni: Diametro esterno 117 mm; Altezza senza contrappeso 155 mm, Altezza con contrappeso 204 mm
  · Peso netto: ≈3,4 kg

polishing fixture


Accessori opzionali

NO.Nome

1Contrappesi(≥50 g, ≤200 g)Opzionale-
2Piattaforma di riscaldamento serie HEATER-250/3040OpzionalePrecision Lapping Jig

Logistica

Precision Jig
